Дизельный двигатель D4CB объемом 2,5 литра устанавливался на Hyundai Grand Starex в разных модификациях и поколениях. Один из важных вспомогательных узлов этого двигателя - вакуумный насос. Его основная задача заключается в создании разрежения, необходимого для работы вакуумного усилителя тормозов и других систем автомобиля, использующих вакуум.
На первый взгляд это сравнительно простой агрегат. Однако на D4CB есть несколько важных особенностей: расположение и конструкция насоса менялись в зависимости от поколения двигателя, существуют разные каталожные номера, а проблемы с вакуумом далеко не всегда означают неисправность непосредственно насоса.
Разберемся, как устроен вакуумный насос D4CB, где он находится на Hyundai Grand Starex, зачем нужен и как правильно определить его неисправность.
Зачем дизельному D4CB нужен отдельный вакуумный насос
На бензиновом двигателе необходимое разрежение для вакуумного усилителя тормозов традиционно можно получить во впускном коллекторе. У дизельного двигателя принцип регулирования подачи воздуха отличается, поэтому стабильного разрежения во впуске, достаточного для работы усилителя, нет.
Для решения этой задачи используется отдельный механический вакуумный насос.
Он создает разрежение независимо от того, какое давление в данный момент присутствует во впускном тракте двигателя.
В первую очередь вакуум необходим для нормальной работы усилителя тормозов. В зависимости от модификации автомобиля разрежение также используется различными исполнительными механизмами.
Поэтому исправность насоса имеет значение не только для работы двигателя, но и непосредственно для безопасности автомобиля.

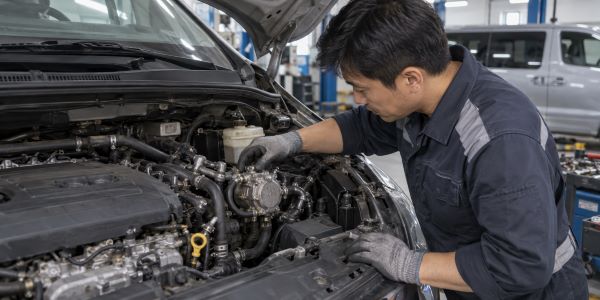

Где находится вакуумный насос на D4CB
Здесь возникает одна из основных причин путаницы.
Двигатель D4CB выпускался много лет и устанавливался на различные автомобили Hyundai и Kia. При этом конструкция вспомогательного оборудования менялась.
На ранних версиях D4CB вакуумный насос располагался в районе генератора. По данным специалистов, работающих с этими двигателями, до 2007 года применялась схема, похожая на D4BH и 4D56, где вакуумный насос был непосредственно связан с генератором. После модернизации двигателя расположение изменилось: на легковых моделях, включая Grand Starex, насос перенесли в район головки блока цилиндров.
Это важный момент при поиске запчастей и самостоятельной диагностике.
Нельзя ориентироваться только на обозначение двигателя D4CB и покупать первый найденный вакуумный насос.
Необходимо учитывать:
- модель автомобиля;
- год выпуска;
- модификацию двигателя;
- экологический класс;
- тип турбонаддува;
- VIN автомобиля;
- оригинальный номер установленного насоса.
Каталоги Hyundai подтверждают использование на Grand Starex разных вариантов насоса. Например, для автомобиля 2015 года каталог показывает насос 28810-4A700, а для одной из версий 2016 года Euro 5 с VGT - 28810-4A600.
Поэтому подбирать насос только по запросу «вакуумный насос D4CB» неправильно.

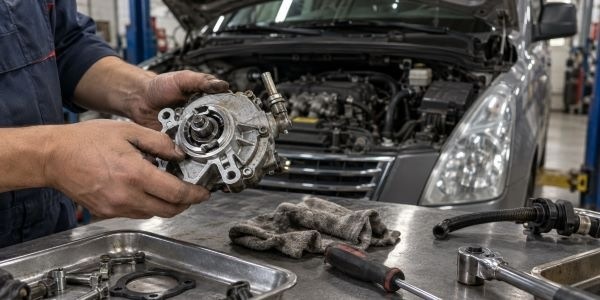

Как устроен вакуумный насос D4CB
Задача насоса - откачивать воздух из вакуумной магистрали и тем самым создавать в ней разрежение.
Упрощенно система состоит из нескольких элементов:
Корпус насоса.
В нем располагается рабочий механизм и каналы, необходимые для работы агрегата.
Рабочий ротор.
При вращении он обеспечивает изменение объема рабочих полостей, за счет чего происходит откачивание воздуха.
Рабочие элементы насоса.
Обеспечивают разделение рабочих полостей и непосредственно участвуют в создании разрежения.
Крышка и уплотнения.
Система должна оставаться герметичной. Износ уплотнений способен влиять как на работу насоса, так и приводить к появлению утечек масла.
Штуцер вакуумной магистрали.
Через него созданное насосом разрежение передается в систему автомобиля.
Обратный клапан.
Помогает обеспечить правильное направление потока и сохранение необходимого разрежения. В оригинальном каталоге Grand Starex обратный клапан указан отдельным элементом вакуумной системы.
В ранних руководствах по H-1/Grand Starex отдельно описывалась разборка генератора и вакуумного насоса, включая крышку и ротор насоса, что хорошо показывает конструктивное отличие ранней схемы.
Как работает вакуумный насос
После запуска двигателя привод начинает вращать рабочий механизм насоса.
Внутри агрегата последовательно увеличивается и уменьшается объем рабочих камер. Воздух забирается из вакуумной магистрали и отводится, благодаря чему в системе создается разрежение.
Вакуум по магистрали поступает к усилителю тормозов и другим потребителям, предусмотренным конкретной модификацией автомобиля.
При нажатии на педаль тормоза часть накопленного разрежения используется усилителем. Насос после этого должен достаточно быстро восстановить необходимый уровень вакуума.
Именно поэтому при диагностике важно смотреть не только максимальное разрежение, но и скорость его восстановления.
Насос может создавать вакуум, но делать это слишком медленно. В обычном режиме водитель ничего не заметит, однако после нескольких последовательных нажатий на тормоз педаль станет значительно жестче.
Почему вакуумный насос связан с моторным маслом
На некоторых версиях конструкции вакуумного насоса D4CB большое значение имеет смазка.
Масло необходимо рабочим поверхностям механизма. Поэтому при диагностике недостаточного вакуума нельзя ограничиваться только заменой самого агрегата.
Если новый или заведомо исправный насос не обеспечивает нормальные показатели, необходимо проверить условия его работы.
Это принципиально отличает профессиональную диагностику от ремонта методом последовательной замены деталей.
Установить новый насос - еще не значит устранить причину проблемы.
Какие вакуумные насосы устанавливаются на Grand Starex
В каталогах встречается несколько оригинальных номеров насосов для семейства D4CB.
Например:
- 28810-4A400;
- 28810-4A401;
- 28810-4A402;
- 28810-4A600;
- 28810-4A700;
- 28810-4A800.
Часть этих номеров относится к разным периодам производства и модификациям автомобилей. Для Grand Starex с D4CB встречаются, в частности, номера семейства 28810-4A400/401/402/800, а каталоги более поздних автомобилей показывают 28810-4A600 и 28810-4A700.
Но этот список нельзя использовать как таблицу прямой взаимозаменяемости.
Два внешне похожих насоса могут отличаться исполнением и применяемостью.
Поэтому надежный способ подбора - проверка по VIN и оригинальному каталожному номеру.
Необходимые запчасти для Hyundai Grand Starex желательно подбирать именно под конкретную модификацию автомобиля, особенно если речь идет об элементах двигателя D4CB и вакуумной системы.
Как вакуум от насоса попадает к усилителю тормозов
Сам насос является только началом системы.
После него разрежение передается через вакуумную магистраль. В системе используются трубки, соединения и обратные клапаны. Каталоги Grand Starex, например, показывают рядом с насосом отдельную вакуумную трубку и обратный клапан.
Это принципиально важно для диагностики.
Если возле вакуумного усилителя измеряется недостаточное разрежение, это еще не доказывает неисправность насоса.
Вакуум может теряться:
- в шланге;
- в трубке;
- на соединении;
- через поврежденное уплотнение;
- через обратный клапан;
- непосредственно в усилителе.
Поэтому измерять производительность насоса желательно максимально близко к его выходу.
Какие признаки указывают на проблемы с вакуумным насосом D4CB
Наиболее характерный симптом - изменение работы вакуумного усилителя тормозов.
Водитель может заметить, что педаль стала жестче и для торможения требуется прикладывать больше усилий.
Возможны и другие проявления:
- после нескольких нажатий педаль становится «деревянной»;
- после запуска двигателя педаль плохо размягчается;
- вакуум восстанавливается слишком медленно;
- работа усилителя зависит от оборотов двигателя;
- появляются следы масла возле насоса;
- слышны посторонние звуки в районе агрегата;
- измеренное разрежение оказывается недостаточным.
Но любой из этих признаков является поводом для диагностики, а не готовым диагнозом.
Например, жесткая педаль может быть вызвана как насосом, так и поврежденной вакуумной трубкой.
Почему после нескольких нажатий тормоз становится жестким
Это один из наиболее характерных симптомов недостаточной производительности вакуумной системы.
Представим, что насос еще способен создавать разрежение, но его производительность снизилась.
Двигатель работает некоторое время. В системе накоплен вакуум. Первое нажатие на педаль проходит нормально.
Водитель нажимает второй раз - часть запаса вакуума уже израсходована.
После третьего или четвертого быстрого нажатия насос не успевает восстановить разрежение, и педаль становится жесткой.
Если подержать двигатель на повышенных оборотах, ситуация может временно улучшиться.
Такое поведение действительно заставляет подозревать вакуумный насос, но необходимо проверить систему прибором.
Как правильно проверить вакуумный насос D4CB
Для точной диагностики используется вакуумметр.
Основная задача - определить, какое разрежение создает насос и как быстро он способен его восстанавливать.
Правильнее проводить диагностику в несколько этапов.
Проверка непосредственно после насоса
Сначала измеряется вакуум максимально близко к выходу насоса.
Если уже здесь разрежение недостаточное, необходимо проверять сам агрегат, его привод и условия работы.
Если показатели нормальные, насос с большой вероятностью исправен.
Проверка магистрали
Следующее измерение выполняется дальше по системе.
Если возле насоса показатели нормальные, а возле усилителя заметно хуже, между этими точками существует утечка или неисправный элемент.
Проверка после нескольких нажатий
Водитель несколько раз нажимает на тормоз, расходуя накопленный вакуум.
После этого оценивается скорость восстановления разрежения.
Это позволяет выявить насос, который формально создает вакуум, но уже не обладает достаточной производительностью.
Почему нельзя проверять насос только по жесткости педали
Жесткая педаль - это симптом недостаточной помощи вакуумного усилителя.
Но причин может быть несколько.
Например:
Треснул вакуумный шланг.
Насос работает нормально, но воздух постоянно попадает в систему.
Не держит обратный клапан.
Созданное разрежение быстро теряется.
Негерметичен усилитель.
Насос пытается компенсировать постоянную утечку.
Снизилась производительность насоса.
Он уже не способен создавать или достаточно быстро восстанавливать необходимое разрежение.
Поэтому менять насос только на основании жесткой педали технически неправильно.
Может ли вакуумный насос влиять на тягу двигателя
На некоторых модификациях D4CB вакуум используется не только усилителем тормозов, но и в системе управления исполнительными механизмами двигателя.
Поэтому при серьезном недостатке разрежения могут появляться сопутствующие проблемы с работой вакуумного управления.
Особенно интересна для диагностики ситуация, когда одновременно:
- ухудшилась работа тормозного усилителя;
- двигатель стал хуже тянуть;
- изменилось поведение турбонаддува.
В этом случае имеет смысл проверить общий источник вакуума до замены отдельных исполнительных элементов.
Однако потеря тяги сама по себе не является признаком неисправного вакуумного насоса. У D4CB существует множество других причин недостаточной мощности, поэтому диагностика должна проводиться комплексно.
Почему насос может начать течь
Еще одна распространенная причина обращения в сервис - масло в районе вакуумного насоса.
Причиной может быть потеря герметичности соединения или износ уплотнений.
Важно сначала точно определить источник течи. Моторное масло способно растекаться по поверхности двигателя, поэтому визуально определить место утечки не всегда просто.
Перед заменой насоса участок желательно очистить, после чего повторно проверить двигатель.
Если течь действительно возникает из корпуса или соединения вакуумного насоса, определяется возможность ремонта и состояние самого агрегата.
Можно ли отремонтировать вакуумный насос D4CB
Решение зависит от характера неисправности.
Если проблема заключается в уплотнениях или отдельных ремонтопригодных элементах, в некоторых случаях агрегат можно восстановить.
Если рабочие поверхности имеют критический износ или поврежден корпус, рациональнее заменить насос.
Но перед любым ремонтом необходимо убедиться, что именно насос является причиной неисправности.
Если он создает нормальное разрежение, его замена не устранит жесткую педаль тормоза.
В этом случае диагностику необходимо продолжить по вакуумной магистрали.
Оригинальный или аналог вакуумного насоса
При необходимости замены возникает вопрос выбора между оригинальной деталью и аналогом.
Здесь важна не столько надпись на коробке, сколько:
- точная совместимость;
- качество изготовления;
- герметичность;
- производительность;
- ресурс рабочих поверхностей;
- качество уплотнений.
Дешевый насос с недостаточной производительностью может формально работать, но медленно восстанавливать вакуум после нескольких нажатий на тормоз.
В результате владелец устанавливает новую деталь, а симптомы сохраняются.
Поэтому сначала необходимо точно определить каталожный номер, а затем выбирать запчасть подходящего качества.
Почему насос D4CB лучше подбирать по VIN
Одна из ошибок при самостоятельной покупке - искать деталь только по названию двигателя.
Запрос «вакуумный насос D4CB» охватывает сразу несколько автомобилей, годов производства и вариантов конструкции.
Один и тот же D4CB применялся в разных моделях Hyundai и Kia, причем за годы производства двигатель неоднократно модернизировался.
Поэтому при заказе необходимо учитывать VIN автомобиля.
Он позволяет определить:
- дату производства;
- модификацию двигателя;
- комплектацию;
- оригинальный номер насоса;
- применяемость заменивших его номеров.
Это значительно снижает риск приобрести внешне похожую, но неподходящую деталь.
Что проверить перед заменой вакуумного насоса
Перед покупкой нового агрегата имеет смысл пройти небольшой диагностический алгоритм:
- Проверить поведение педали тормоза.
- Осмотреть вакуумные трубки и шланги.
- Проверить соединения на герметичность.
- Проверить обратный клапан.
- Измерить разрежение непосредственно после насоса.
- Проверить скорость восстановления вакуума.
- Сравнить показания на разных участках системы.
- Убедиться, что насос получает необходимые условия для нормальной работы.
Только после этого можно обоснованно принимать решение о ремонте или замене.
Такой подход обычно обходится дешевле последовательной установки новых деталей.
Что учитывать при замене насоса на Grand Starex
Перед установкой необходимо сравнить новый и снятый агрегаты, проверить каталожный номер, состояние посадочных поверхностей и уплотнений.
После монтажа работу системы нужно проверить повторно.
Сам факт установки нового насоса не является подтверждением исправности автомобиля.
После ремонта следует убедиться, что:
- разрежение создается нормально;
- оно быстро восстанавливается;
- система герметична;
- отсутствует утечка масла;
- педаль тормоза работает штатно;
- после нескольких нажатий усилитель продолжает выполнять свою функцию.
Если проблема осталась, необходимо вернуться к диагностике системы, а не устанавливать второй насос.
Ремонт и замена вакуумного насоса Hyundai Grand Starex
Вакуумный насос D4CB является относительно компактным узлом, но его неисправность способна серьезно повлиять на работу автомобиля. Особенно опасно снижение эффективности вакуумного усилителя тормозов.
При появлении жесткой педали, медленном восстановлении вакуума или других характерных симптомах сначала необходимо определить источник неисправности.
В Хендай Старекс Сервис выполняется ремонт вакуумного насоса Hyundai Grand Starex с диагностикой вакуумной системы. Проверяется производительность насоса, состояние магистралей и связанных элементов, после чего определяется, требуется восстановление или замена агрегата.
Если насос восстановлению не подлежит, подходящий узел и другие запчасти для Hyundai Grand Starex необходимо подбирать под конкретную модификацию автомобиля.
Для двигателя D4CB это особенно важно. За годы производства менялись конструкция, расположение и каталожные номера вакуумных насосов. Поэтому правильный ремонт начинается не с покупки детали, а с диагностики и точного определения модификации установленного узла.
