Коррозия рамы Hyundai Starex и Grand Starex - проблема, которую нельзя оценивать только по внешнему виду металла. Небольшие поверхностные очаги ржавчины и глубокое разрушение силового элемента требуют совершенно разного подхода. Если металл потерял значительную часть толщины, появились сквозные отверстия или трещины, простого удаления ржавчины и нанесения антикоррозийного состава уже недостаточно.
Сварочный ремонт рамы возможен, но только после оценки состояния металла вокруг поврежденного участка. Усиливающую деталь необходимо соединять с прочным основанием, способным воспринимать нагрузку. Если сваривать новый металл с уже разрушенной коррозией стенкой, внешне аккуратный шов не восстановит необходимую прочность конструкции.
Поэтому перед ремонтом рамы Hyundai Starex необходимо определить реальные границы коррозии, проверить критические участки и понять, имеет ли конкретная рама достаточный запас прочности для локального восстановления.
Почему рама Hyundai Starex начинает ржаветь
Рама находится в одной из наиболее агрессивных зон автомобиля. На нее постоянно воздействуют вода, грязь, песок, дорожные реагенты и перепады температуры.
Особенно тяжелые условия возникают зимой.
Соль и реагенты смешиваются с влагой и дорожной грязью, после чего эта масса задерживается:
- в технологических отверстиях;
- внутри закрытых полостей;
- около сварных соединений;
- возле кронштейнов;
- в местах скопления грязи;
- между соприкасающимися металлическими элементами.
Если защитное покрытие повреждено, начинается коррозия металла.
На автомобиле с большим пробегом процесс может развиваться годами практически незаметно.
Поверхностная ржавчина и сгнившая рама - не одно и то же
Само наличие рыжего налета еще не означает необходимость сварочного ремонта.
Поверхностная коррозия затрагивает верхний слой металла. После очистки может оказаться, что основной материал сохранил достаточную толщину.
Совсем другая ситуация возникает при глубокой коррозии.
На нее могут указывать:
- сильное расслоение металла;
- глубокие раковины;
- сквозные отверстия;
- разрушение кромок;
- трещины;
- деформация;
- отсутствие прочного металла вокруг повреждения.
Именно состояние оставшегося металла определяет возможность ремонта.
Почему рама может выглядеть лучше, чем есть на самом деле
Коррозия способна развиваться не только с наружной стороны.
У рамной конструкции существуют внутренние полости, которые сложно полноценно осмотреть без дополнительной проверки.
Снаружи металл еще выглядит относительно целым, а с внутренней стороны его толщина уже значительно уменьшилась.
Кроме того, толстый слой старого антикоррозийного покрытия иногда скрывает проблемные участки.
Поэтому оценивать раму только по фотографии или внешнему виду снизу недостаточно.

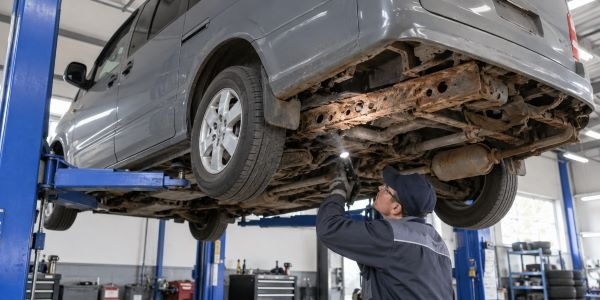

Какие признаки говорят о серьезной коррозии
Насторожить должны участки, где металл начал менять структуру.
Например, поверхность отслаивается пластами, края отверстий легко разрушаются, вокруг креплений появились трещины или заметна выраженная деформация.
Особенно внимательно проверяют силовые зоны и места приложения нагрузки.
Если коррозия развивается вокруг крепления важного узла, последствия значительно серьезнее, чем у аналогичного по площади повреждения на менее нагруженном участке.
Поэтому значение имеет не только размер ржавого пятна, но и его расположение.

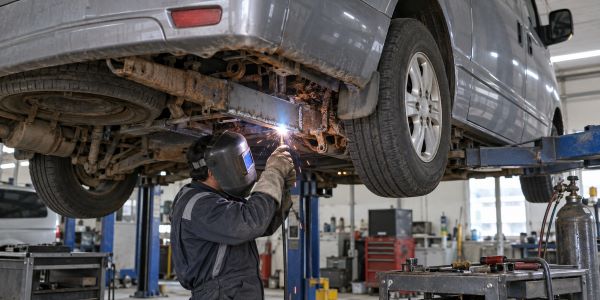

Можно ли просто заварить дырку в раме
Технически закрыть отверстие металлической пластиной можно. Но это еще не означает восстановление рамы.
Главный вопрос - к какому металлу будет приварена ремонтная деталь.
Если вокруг отверстия стенка уже истончена коррозией, сварочный шов окажется на слабом основании.
Под нагрузкой разрушение может продолжиться рядом с отремонтированным местом.
Поэтому перед сваркой необходимо выйти на участок металла, состояние которого позволяет выполнить надежное соединение.
Почему нельзя варить непосредственно по ржавчине
Коррозионные продукты и сильно разрушенный металл не обеспечивают нормальных условий для качественного сварного соединения.
Проблемный участок необходимо подготовить.
В зависимости от характера повреждения требуется удалить разрушенный материал и определить фактические границы коррозии.
Иногда после очистки оказывается, что повреждение значительно больше, чем казалось первоначально.
Именно поэтому окончательный объем ремонта сложно определить до подготовки металла.
Что происходит с толщиной металла при коррозии
Рама рассчитывается с определенными характеристиками сечения.
Когда коррозия постепенно уменьшает толщину стенки, способность элемента воспринимать нагрузку снижается.
При этом отверстие еще может отсутствовать.
Например, внешне участок выглядит просто сильно ржавым, но металл уже существенно истончен.
Поэтому ждать появления сквозной дыры для ремонта неправильно. Серьезное ослабление может возникнуть значительно раньше.
Почему особенно опасна коррозия возле креплений
Крепления подвески, силового агрегата, кузова и других элементов передают нагрузку непосредственно на конструкцию рамы.
Если металл вокруг точки крепления ослаблен, нагрузка распределяется уже не так, как было предусмотрено конструкцией.
Могут появляться:
- трещины;
- деформация;
- смещение крепления;
- разрушение сварных соединений.
Поэтому локальная коррозия в нагруженной зоне может быть значительно опаснее большого ржавого участка в другом месте.
Можно ли усилить поврежденный участок металлической накладкой
Усиление применяется при некоторых вариантах ремонта, но простое добавление толстого листа поверх сгнившего металла проблему не решает.
Ремонтный элемент должен работать совместно с сохранившейся частью конструкции.
Если под накладкой остается разрушенный металл, возникают дополнительные проблемы:
- нагрузка передается неправильно;
- коррозия продолжает развиваться;
- между слоями может задерживаться влага;
- рядом с усилением возникают новые напряжения.
Поэтому конструкцию усиления необходимо выбирать исходя из конкретного повреждения.
Чем опасна слишком жесткая накладка
Интуитивно кажется, что чем толще ремонтный металл, тем надежнее получится рама.
Но силовая конструкция работает как единая система.
Если создать небольшой участок, жесткость которого резко отличается от соседнего металла, концентрация напряжений может переместиться к краям усиления.
В результате со временем трещина появляется уже рядом со сварным швом.
Поэтому задача ремонта - не просто приварить максимально толстую пластину.
Необходимо восстановить способность конструкции воспринимать и распределять нагрузки.
Можно ли восстановить участок со сквозной коррозией
Во многих случаях локальная сквозная коррозия поддается ремонту.
Но решение зависит от трех факторов:
- где находится повреждение;
- насколько далеко распространилась коррозия;
- сохранился ли вокруг достаточно прочный металл.
Если поврежден ограниченный участок, а соседние зоны находятся в удовлетворительном состоянии, возможность восстановления значительно выше.
Если коррозия распространилась на большую часть силового элемента, локальный ремонт может потерять смысл.
Когда сварочный ремонт становится нецелесообразным
Иногда после осмотра выясняется, что проблема не ограничивается одной дыркой.
Например, рама имеет множество сильно поврежденных зон, металл расслаивается на значительной длине, разрушены участки возле нескольких креплений и присутствуют трещины.
Тогда возникает вопрос не «как заварить это место», а насколько вообще целесообразно продолжать локальные ремонты.
Последовательное приваривание новых пластин к все более слабому основанию не превращает сильно разрушенную конструкцию в исправную раму.
Поэтому перед восстановлением рамы Hyundai Grand Starex необходимо оценивать конструкцию целиком.
Почему трещина рядом с коррозией особенно опасна
Коррозия уменьшает рабочее сечение металла, а трещина показывает, что в конкретной зоне уже происходило разрушение под действием нагрузки.
Такое сочетание требует особенно внимательной оценки.
Просто проварить видимую линию трещины недостаточно, если окружающий металл серьезно ослаблен.
Необходимо определить:
- откуда началась трещина;
- почему она появилась;
- насколько поврежден металл вокруг;
- нет ли деформации конструкции.
Без устранения причины трещина способна появиться повторно.
Как перегруз влияет на уже ржавую раму
Grand Starex способен перевозить значительную нагрузку, поэтому состояние силовой конструкции особенно важно.
Если металл уже ослаблен коррозией, повышенная масса увеличивает напряжения в проблемных местах.
Особенно тяжелыми становятся условия при движении по неровной дороге.
На ровной площадке нагрузка относительно статична. При проезде ям и неровностей появляются дополнительные динамические воздействия.
В результате поврежденный участок может деформироваться или треснуть именно после тяжелой поездки.
Почему повреждение может быстро увеличиться после появления первой трещины
Целый силовой элемент распределяет нагрузку по своему сечению.
После появления трещины ситуация меняется. Оставшаяся часть металла начинает воспринимать большую нагрузку.
Трещина постепенно распространяется дальше.
Если одновременно присутствует глубокая коррозия, процесс может развиваться еще быстрее.
Поэтому заметную трещину в раме нельзя считать обычным косметическим дефектом.
Можно ли ездить со сгнившей рамой до ремонта
Все зависит от степени и расположения повреждения, но при серьезной коррозии продолжать обычную эксплуатацию рискованно.
Особенно если обнаружены:
- трещины;
- деформация;
- сквозная коррозия в силовой зоне;
- повреждения возле креплений;
- разрушение значительной части сечения.
Без осмотра невозможно достоверно определить оставшийся запас прочности.
Поэтому при обнаружении серьезного повреждения правильнее сначала оценить раму, а уже затем принимать решение о дальнейшей эксплуатации.
Как понять, что геометрия рамы уже изменилась
Коррозия сама по себе не обязательно приводит к заметной деформации. Но если ослабленная конструкция длительное время испытывала нагрузку, геометрия может измениться.
Косвенными признаками бывают:
- необычное положение кузова;
- проблемы с регулировкой углов установки колес;
- неравномерное положение элементов;
- изменение зазоров;
- нестандартное поведение автомобиля после серьезного повреждения.
При подозрении на деформацию одной сваркой проблему решать нельзя.
Сначала необходимо проверить геометрию.
Почему перед сваркой важно проверить обе стороны рамы
Если обнаружено серьезное повреждение с одной стороны автомобиля, противоположный участок также стоит внимательно осмотреть.
Обе стороны годами эксплуатировались в одинаковых климатических условиях.
Если одна зона сгнила из-за накопления грязи, реагентов или особенностей конструкции, похожая проблема может развиваться симметрично.
Ремонт одного очевидного отверстия без осмотра всей рамы способен создать ложное ощущение исправности.
Какие места нужно осматривать особенно внимательно
Конкретные проблемные зоны зависят от состояния автомобиля, предыдущих ремонтов и эксплуатации.
При проверке обращают внимание на:
- силовые продольные элементы;
- поперечины;
- сварные соединения;
- места креплений;
- участки около технологических отверстий;
- внутренние полости;
- зоны скопления грязи;
- следы предыдущей сварки.
Отдельно оценивают места, которые уже ремонтировались.
Старый сварочный шов сам по себе не означает плохой ремонт, но участок вокруг него требует проверки.
Почему старый ремонт рамы может снова начать ржаветь
После сварочных работ защитное покрытие металла нарушается.
Если отремонтированную область недостаточно хорошо обработать от коррозии, она снова подвергается воздействию воды и реагентов.
Особенно сложно защитить закрытые внутренние поверхности.
Поэтому качественный ремонт не заканчивается после последнего сварного шва.
Необходимо восстановить антикоррозийную защиту наружных и доступных внутренних зон.
Нужно ли удалять всю ржавчину перед ремонтом
В рабочей зоне необходимо получить возможность объективно оценить состояние металла и подготовить его к ремонту.
Если оставить рыхлую коррозию под новой деталью, процесс продолжится.
При очистке часто выясняется реальный масштаб проблемы.
Небольшое пятно может превратиться в значительный участок истонченного металла. Это неприятно, но значительно лучше обнаружить повреждение до сварки, чем после нее.
Почему антикор после сварки обязателен
Сварочный ремонт восстанавливает металлическую конструкцию, но сам по себе не защищает ее от повторной коррозии.
После завершения работ необходимо защитить металл от воздействия окружающей среды.
Особое внимание уделяют:
- сварным швам;
- очищенным участкам;
- краям ремонтных деталей;
- скрытым полостям;
- местам возможного накопления влаги.
Если этого не сделать, отремонтированная зона снова начнет ржаветь.
Можно ли просто залить раму антикором поверх существующей ржавчины
Антикоррозийный состав полезен как элемент защиты, но он не восстанавливает уже потерянный металл.
Если стенка значительно истончена, никакое покрытие не вернет ей первоначальную толщину.
Кроме того, нанесение толстого слоя состава поверх плохо подготовленной рыхлой коррозии может просто скрыть дальнейшее разрушение.
Поэтому сначала оценивается и восстанавливается металл, а затем выполняется защита.
Что проверить после ремонта рамы
После сварочных работ важно оценить не только внешний вид швов.
Проверяется:
- качество соединений;
- положение ремонтных элементов;
- отсутствие нежелательной деформации;
- состояние соседнего металла;
- крепления расположенных рядом узлов;
- антикоррозийная обработка.
Если выполнялись значительные работы на силовых участках, дополнительно имеет смысл убедиться в сохранении правильной геометрии конструкции.
Как продлить ресурс отремонтированной рамы
После восстановления главная задача - не позволить коррозии снова развиваться незаметно.
Для этого полезны:
- периодический осмотр снизу;
- очистка от накопившейся грязи;
- контроль состояния защитных покрытий;
- обработка скрытых полостей;
- своевременное устранение повреждений антикора.
Особенно внимательно раму стоит осматривать после зимы.
Именно за холодный сезон металл получает наиболее интенсивное воздействие влаги и дорожных реагентов.
Почему ремонт лучше выполнять до появления огромных отверстий
Чем раньше обнаружена глубокая коррозия, тем больше прочного исходного металла остается вокруг нее.
Это непосредственно влияет на возможность качественного восстановления.
Если ждать до тех пор, пока участок начнет разрушаться руками, зона ремонта может стать значительно больше.
Поэтому периодическая проверка рамы Grand Starex с большим пробегом позволяет обнаружить проблему на стадии, когда ремонт еще можно выполнить локально.
Как принимается решение о возможности сварочного ремонта
Универсального ответа «любую раму можно заварить» не существует.
Сначала необходимо определить реальное состояние конструкции:
- насколько глубока коррозия;
- есть ли сквозные повреждения;
- присутствуют ли трещины;
- сохранена ли геометрия;
- в каком состоянии металл вокруг;
- затронуты ли места креплений;
- сколько проблемных зон существует на всей раме.
Только после этого выбирается технология восстановления.
Если коррозия локальная и вокруг поврежденной зоны сохранился прочный металл, сварочный ремонт рамы Hyundai Starex может позволить восстановить поврежденный участок с последующим усилением и антикоррозийной обработкой. Если же разрушение распространилось на значительную часть силовой конструкции, сначала необходимо оценить целесообразность такого восстановления, а не просто закрывать очередные отверстия металлическими накладками.
