Вакуумный насос на Hyundai Grand Starex с дизельным двигателем 2.5 CRDi D4CB обеспечивает разрежение, необходимое прежде всего для нормальной работы вакуумного усилителя тормозов. В конструкции вакуумной системы Grand Starex также используются шланги, трубки и обратный клапан, поэтому жесткая педаль тормоза не всегда означает неисправность непосредственно насоса.
Проверить работу вакуумного насоса можно по характерным симптомам и с помощью вакуумметра. Второй способ значительно точнее: он позволяет определить, действительно ли насос создает недостаточное разрежение или вакуум теряется уже после него.
Когда нужно проверять вакуумный насос Grand Starex
На проблемы с вакуумной системой могут указывать следующие признаки:
- педаль тормоза стала заметно жестче;
- после нескольких нажатий на тормоз педаль становится «деревянной»;
- для эффективного торможения требуется большее усилие;
- работа усилителя изменяется после увеличения оборотов двигателя;
- после запуска двигателя педаль практически не становится мягче;
- из вакуумных магистралей слышно характерное шипение;
- обнаружены повреждения или следы разгерметизации вакуумных шлангов.
Особенно показателен симптом, когда первое нажатие на тормоз нормальное, а после двух-трех быстрых нажатий усиление практически исчезает. Подобное поведение владельцы Grand Starex отмечают и при недостаточном разрежении в системе.
Однако ставить диагноз только по поведению педали нельзя. Аналогичные симптомы способны возникнуть при негерметичности магистралей, неисправности обратного клапана или вакуумного усилителя.
Простая проверка без вакуумметра
Предварительно оценить работу вакуумного усилителя можно без специального оборудования.
При заглушенном двигателе несколько раз нажмите на педаль тормоза. По мере расходования оставшегося разрежения педаль должна становиться жестче.
После этого:
- Удерживайте педаль тормоза нажатой.
- Запустите двигатель.
- Следите за положением педали.
Если вакуумная система работает нормально, после запуска двигателя педаль должна немного уйти вниз: появившееся разрежение начинает помогать водителю создавать тормозное усилие.
Если положение педали практически не изменилось, необходимо проверить вакуумную систему более подробно.
Такая проверка показывает наличие проблемы, но не позволяет точно определить ее источник.
Осмотр вакуумных шлангов
Перед тем как снимать или менять насос, необходимо осмотреть вакуумные магистрали.
Проверьте:
- основной шланг от вакуумного насоса;
- трубки и соединения;
- состояние хомутов;
- наличие трещин;
- повреждения и потертости;
- состояние штуцеров;
- обратный клапан;
- места соединения с вакуумным усилителем.
Даже небольшая негерметичность способна привести к падению разрежения.
Если насос исправен, но вакуум уходит через поврежденную магистраль, его замена ничего не изменит.

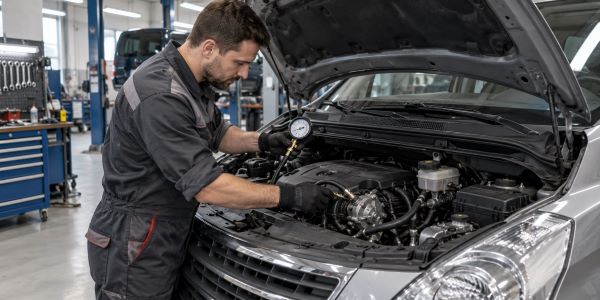

Как проверить вакуумный насос вакуумметром
Для полноценной диагностики используется вакуумметр.
Одна из наиболее полезных проверок заключается в измерении разрежения максимально близко к выходу вакуумного насоса.
Это принципиально важно.
Если измерять вакуум только возле усилителя тормозов и получить низкое значение, нельзя сразу утверждать, что неисправен насос. Разрежение может теряться в шланге, соединении или клапане.
Поэтому диагностику лучше разделить на несколько этапов.

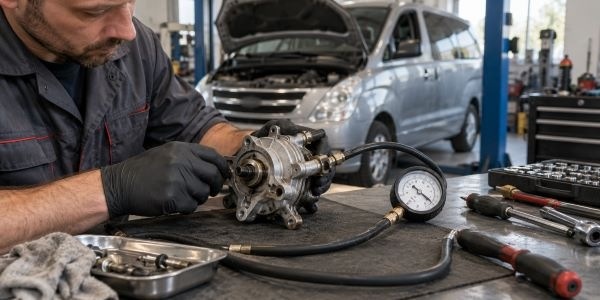

1. Измерение непосредственно после насоса
Вакуумметр подключают к магистрали таким образом, чтобы оценить разрежение, создаваемое самим насосом.
Двигатель запускают и наблюдают, насколько быстро создается вакуум и насколько стабильно он удерживается.
Если разрежение уже на выходе насоса явно недостаточное, необходимо продолжить диагностику самого насоса и связанных с его работой элементов.
Если непосредственно после насоса разрежение нормальное, искать проблему следует дальше по вакуумной магистрали.
2. Проверка под нагрузкой
Важно оценивать не только разрежение на холостом ходу, но и способность системы восстанавливать вакуум после его расходования.
Для этого несколько раз нажимают на педаль тормоза и наблюдают за показаниями вакуумметра.
После нажатия значение изменится, поскольку усилитель использует накопленный вакуум. Исправная система должна достаточно быстро восстановить разрежение.
Если после нескольких нажатий вакуум резко падает и долго не восстанавливается, требуется дальнейшая диагностика.
Какое разрежение должно быть у Grand Starex
Ориентироваться на одно универсальное значение для всех Hyundai Grand Starex не стоит. Результат необходимо оценивать с учетом конкретной модификации автомобиля, места подключения прибора, режима работы двигателя и исправности остальных элементов системы.
В качестве практического ориентира владельцы Grand Starex приводят значения порядка -0,7 бар на исправном автомобиле. В одном из описанных случаев значение около -0,4 бар сопровождалось тем, что после двух нажатий педаль тормоза становилась жесткой. Однако такие данные следует использовать именно как ориентир, а не как замену заводской диагностической процедуре.
Для диагностики важна не только максимальная величина разрежения, но и скорость его создания и восстановления после нескольких нажатий на тормоз.
Как проверить обратный клапан
В вакуумной системе Grand Starex предусмотрен обратный клапан. Его задача заключается в поддержании необходимого разрежения в системе. Наличие отдельного обратного клапана подтверждается каталогами деталей Hyundai H-1/Grand Starex.
При неисправности клапана вакуум может слишком быстро уходить после остановки двигателя или расходоваться после нескольких нажатий на педаль.
Клапан проверяют на способность пропускать воздух только в предусмотренном направлении и удерживать разрежение в обратном.
Если клапан негерметичен, симптомы могут быть очень похожи на неисправность вакуумного насоса.
Как отличить неисправность насоса от утечки вакуума
Самый надежный способ - последовательно измерять разрежение на разных участках системы.
Если непосредственно после вакуумного насоса показатели нормальные, а возле усилителя заметно хуже, вероятнее всего, разрежение теряется между этими точками.
Необходимо проверять:
Вакуумный шланг.
Трещина или негерметичное соединение приводит к подсосу воздуха.
Обратный клапан.
Неисправный клапан может не удерживать созданное разрежение.
Вакуумный усилитель.
Нарушение герметичности усилителя также приводит к потере вакуума. Причем сам усилитель можно диагностировать на утечки без его немедленного демонтажа.
Если же недостаточное разрежение фиксируется непосредственно на выходе насоса, внимание необходимо переключить на сам насос и условия его работы.
Почему нельзя сразу менять вакуумный насос
Жесткая педаль тормоза часто заставляет владельца подозревать именно вакуумный насос. Но замена узла без предварительных измерений может оказаться бесполезной.
Проблема может находиться в:
- вакуумном шланге;
- соединениях;
- обратном клапане;
- вакуумном усилителе;
- самом насосе;
- приводе или условиях работы насоса.
На практике встречаются ситуации, когда даже после установки нового вакуумного насоса разрежение остается недостаточным. Поэтому важно искать причину, а не просто менять узел по наиболее очевидному симптому.
Проверка вакуумного насоса после замены
После ремонта или установки нового насоса диагностику желательно повторить.
Необходимо убедиться, что:
- насос создает необходимое разрежение;
- вакуум быстро восстанавливается после нескольких нажатий на тормоз;
- система сохраняет герметичность;
- педаль после запуска двигателя становится мягче;
- работа тормозного усилителя остается стабильной при разных режимах двигателя.
Если новый насос не устранил проблему, дальнейшая замена деталей наугад нецелесообразна. Необходимо проверить всю вакуумную систему и связанные с работой насоса элементы.
Можно ли самостоятельно проверить вакуумный насос
Визуальный осмотр шлангов и предварительный тест педали можно выполнить самостоятельно. Но для точного определения причины неисправности потребуется вакуумметр и понимание устройства системы.
Особенно важно не путать недостаточное разрежение, создаваемое насосом, с потерей вакуума на другом участке.
Если педаль тормоза стала жесткой или усилитель периодически перестает нормально работать, автомобиль лучше не эксплуатировать до определения причины неисправности.
Что делать, если вакуумный насос не создает нужное разрежение
Если измерения показывают, что проблема возникает уже непосредственно на насосе, необходимо определить причину снижения его производительности. В зависимости от результатов диагностики может потребоваться восстановление узла или его замена.
В Хендай Старекс Сервис выполняется ремонт вакуумного насоса Hyundai Grand Starex с предварительной диагностикой вакуумной системы. Сначала специалисты определяют источник падения разрежения, проверяют насос и связанные с ним элементы, а затем принимают решение о необходимом ремонте.
Такой подход позволяет не менять исправные детали и устранить именно причину жесткой педали тормоза и недостаточного вакуума на Hyundai Grand Starex 2.5 CRDi.
